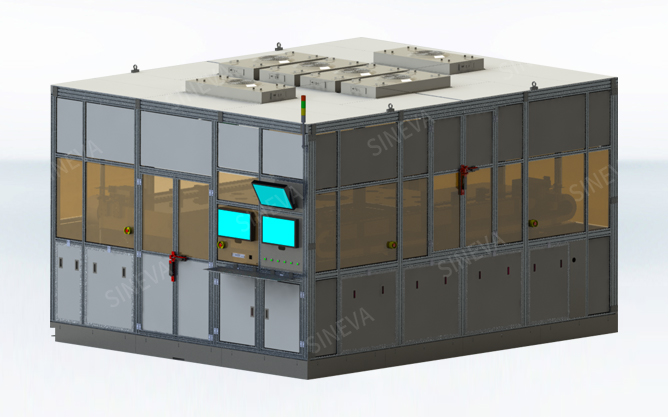

LCD/OLED面板断路/短路检测设备

应用场景 : 显示行业微米级线路断路/短路缺陷检测


产品特点



– 适用对象:TFT-LCD、LTPS、OLED

– 可检测缺陷:Gate/Cs/Data open/short/cross short

– 即时在线检测

– 模块化设计,标准化CIM通讯软件

– 多轴高精度运动控制技术

– 完全非接触式检测技术

核心技术



– 完全非接触式检测技术

– 高精度运动控制技术

规格参数



LCD/OLED面板断路/短路检测设备

规格参数

 缺陷检出率

 99%

 检测传感器与玻璃之间的间隙

 100±10μm

 各轴的重复定位精度

 5μm

 可测试的电子线路最小宽度

 2μm

 相邻电子线路之间的间距

 最小20μm

 可检测基板厚度

 最薄0.3mm


规格参数



LCD/OLED面板断路/短路检测设备

规格参数

 缺陷检出率

 99%

 检测传感器与玻璃之间的间隙

 100±10μm

 各轴的重复定位精度

 5μm

 可测试的电子线路最小宽度

 2μm

 相邻电子线路之间的间距

 最小20μm

 可检测基板厚度

 最薄0.3mm
